DICKOW NMWR系列離心泵的應用

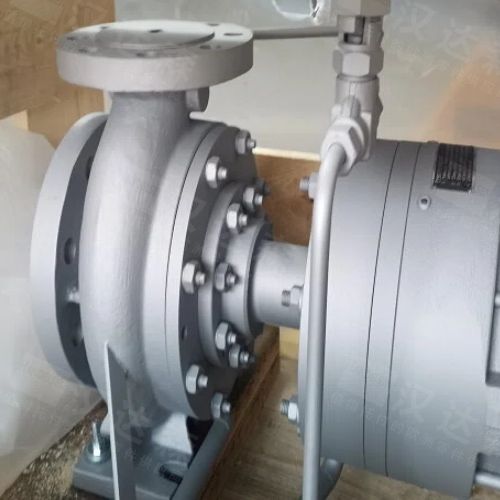

NMWR 250/500 系列是帶永磁聯軸器的新型密封離心泵。保證無泄漏使用高達450°C的導熱油，最大流量為1200 m³ / h，磁輸出高達500 kW。

該泵滿足現代工業傳熱領域的最高要求。

導熱油是工業發熱中常用的傳熱介質。與熱水系統相比，導熱油可以在較低的壓力下傳遞更高的溫度。因此，導熱油系統允許較低的設計壓力。系統的正常運行主要取決于所用泵及其軸封系統的可靠性。磁力偶合器已被證明是一種可靠的密封件，使用壽命為十年或更長時間。DICKOW的結構是風冷的，絕對無泄漏。

特別是在400°C以上的溫度范圍內使用硅油，最近高達450°C的硅油是足夠的操作經驗。

磁力聯軸器的工作原理非常簡單。內排和外排磁鐵由固定的收容殼隔開。在 DICKOW 設計中，磁鐵通過散熱翅片外殼與熱泵部件隔開。磁鐵在最高 250°C 的降低溫度水平下運行。

對于流體潤滑滑動軸承，使用SiC/SiC或SiC/WC材料組合。特別是在上述高溫下，滑動軸承滿足陶瓷材料的特殊性尤為重要。高溫滑動軸承的設計彌補了差熱膨脹的問題。

這款新型滑動軸承經過測試，可在高達 500°C 的溫度下使用。

NMWR 250/500 系列核心參數

標準間隙材料是哈氏合金C。如果由于磁耦合的渦流損耗而導致的功率耗散過大，也可以使用由5級鈦制成的間隙電位器。在規定的溫度>400°C時，通過翅片外殼的熱輻射通常太小。必須安裝一個額外的風冷外部管道冷卻器，可能由徑向風扇支撐。內磁鐵載體上的輔助葉輪在間隙罐區域產生恒定的循環流量。它流經散熱器并設置最高溫度水平為 250°C。

用于工業發熱的工廠不斷擴大。為了支持這一發展，磁力驅動泵的應用領域擴展到 1200 m³/h 的流速，輸送高度略低于 95 m。磁力聯軸器的傳輸能力為450 kW。

其他新的設計細節確保了即使車輪直徑為 540 毫米，這款“大熱”也能安全運行。
