一、項目背景
阿爾及利亞飲料廠污水檢測場景的特殊性，決定了需先通過多維度技術調研與數據分析，明確工況核心參數，為流量計選型與適配提供技術依據。污水中含有飲料生產過程中殘留的糖分、蛋白質、果膠等有機物，同時伴隨一定量的果肉纖維、包裝碎屑等懸浮物，經檢測懸浮物濃度在 30-50mg/L 之間，pH 值穩定在 6.8-7.5 的中性范圍。根據飲料廠生產規模與排水工藝，污水瞬時流量范圍為 8-25m³/h，日均流量約 180m³。
二、產品適配
該流量計采用超聲波多普勒測量原理，通過向流體發射高頻超聲波（頻率為 1MHz），接收流體中懸浮物反射的超聲波信號，利用多普勒頻移計算流體流速，進而換算出流量。針對污水中 30-50mg/L 的懸浮物濃度，當懸浮物濃度≥10mg/L 時，超聲波信號反射強度即可滿足測量要求，而該工況下懸浮物濃度處于理想測量區間，不會出現因懸浮物過少導致信號弱、測量不穩定，或懸浮物過多導致信號干擾的問題。

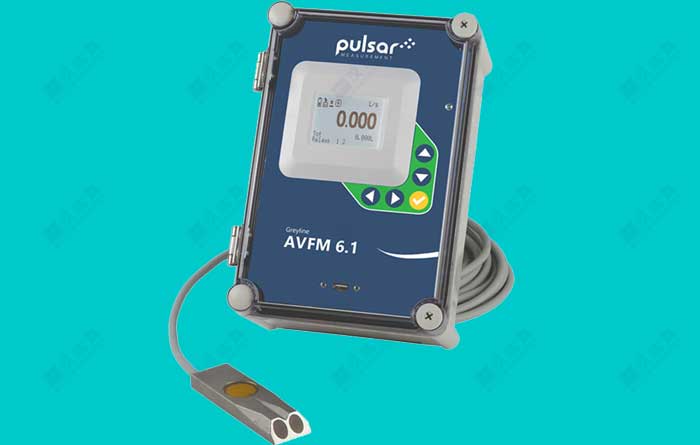

PULSAR AVFM 6.1 流量計的量程范圍為 0.1-100m³/h，完全覆蓋工況下 8-25m³/h 的流量范圍，且在該流量區間內，流量計的測量精度可達 ±1.0%（引用誤差），重復性誤差≤0.2%，滿足飲料廠污水流量計量的精度要求。
關于耐污和清潔的問題，手冊上顯示該傳感器具有抗污、抗腐蝕和抗磨損性能。避免安裝在容易積聚泥沙的位置。電子元件的清潔并非日常維護的必要步驟，在水質較差或含有大量碎屑的環境中，可能需要清潔傳感器。使用 1 份家用漂白劑兌 20 份水的混合溶液清潔傳感器。浸泡 5 小時后，沖洗并晾干。
三、安裝流程
安裝過程分為管道預處理、設備組裝、接線調試三個階段。管道預處理階段，先關閉安裝點上下游閥門，放空管道內污水，采用高壓水槍（壓力 0.8MPa）清洗管道內壁，去除附著的污垢與雜質，確保管道內壁光滑，避免影響流體流態。隨后，使用水平儀校準管道水平度，確保管道軸線偏差≤0.5°。設備組裝階段，先將流量計法蘭與管道法蘭對齊，采用螺栓（M16×50，材質不銹鋼 304）緊固，螺栓擰緊力矩控制在 50-60N・m，確保密封面無泄漏。安裝密封圈采用丁腈橡膠材質，耐油、耐水，適配污水環境。
